UPS及供配電工程

 一、概述：
  一個優質高效的配電環境在機房中起著非常重要的作用。所以說機房配電是整個機房的心臟，也是機房工程的重點。針對計算機信息負荷的特殊性，必須保證其供電系統的萬無一失，除了市電供電環境外，我們需要在計算機信息負荷的前端加UPS電源，一方面當市電故障或轉換過程中，通過UPS電源持續輸出，讓計算機信息系統保證不間斷運行；另一方面，當市電正常情況下，通過UPS機雙變換輸出，給計算機信息設備提供一個電壓、頻率、相位都相對穩定的純凈清潔電源，保證計算機信息系統的可靠運行。


  2、Ups及機房供配電解決方案：
  (1)市電供電系統主要為：機房空調、新風機、照明、市電插座等供電。
  (2)UPS供電系統主要為：計算機設備、網絡設備、消防設備、門禁系統，監控設備等供電。
  機房?jī)?nèi)主要計算機設備（如小型機、服務器等）采用雙回路供電（220/380V）三相五線制供電，以保證設備供電系統的高可靠性，以便在其單獨的供電回路故障情況下能急時轉換至備份供電回路，以確保設備的安全、有效的運行。

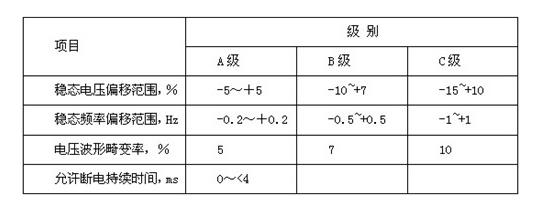

  具體電源參數如下表：


  3、機房照明

  主機房正常照明照度按500Lx（0.8M處）布置燈具，應急照明照度按正常照明照度的5%布置燈具。

  燈具選用格柵燈具，內裝日光色燈管，具有照度高、無眩光、照度均勻、顯色性好、無噪聲、起動快等優點。

  4、供電系統的安全設計

  供電系統是計算機房的心臟，只有計算機房的供電系統安全可靠，才能保證計算機的數據安全。計算機機房供電系統使用的開關均選用具有過流和短路保護的斷路器，計算機房?jī)?nèi)所有用電設備的金屬外殼、電氣線路的金屬保護管槽，均與電源的保護地PE線相接。為保證計算機房發生事故后，仍能保護計算機和網絡設備的安全，本系統設計了與消防報警系統聯動的空調新風設備自動切斷電源控制裝置，以確保當火災發生時，空調新風設備自動切斷電源。
